QY347F氧气专用球阀
  • QY347F氧气专用球阀

QY347F氧气专用球阀

QY347F氧气专用球阀采用材质优良的硅黄铜铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有的防爆阻燃性能,消除了氧气管路上的不安全因素,广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。

QY347F氧气专用球阀

  • 产品型号:QY347F
  • 公称通径:DN15~DN450
  • 公称压力:1.6Mpa~2.5Mpa
  • 适用温度:-20℃~150℃
  • 阀体材质:黄铜
  • 适用介质:氧气
  • 结构形式:球形
  • 连接方式:法兰
  • 驱动方式:手动、蜗轮
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

QY347F氧气专用球阀采用材质优良的硅黄铜铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有的防爆阻燃性能,消除了氧气管路上的不安全因素,广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通铜阀门的功能外,又有其自身的特点。在制造时采用严格的禁油措施,并且所有零件在安装前均进行严格的脱脂处理。

产品特点

氧气专用球阀属于氧气管道专用阀门,除了具有普通阀门用特点外,又鉴于它采用了质地优良的铜材质制造,又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点,结构上的不断更新和精细工艺的保证,使得该系列产品已成为氧气管控工程系统中理想的设备。

1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,本阀具有的防燃阻火性能

2、安全可靠:氧气专用铜球阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠

3、氧气专用铜球阀法兰端均设有导电螺孔,以防止静电。

产品应用

① 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、氧、油品、烃类等。

② 化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。

③ 制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

④ 轻工食品、制药生产中卫生要求的物料,如:啤酒、饮料、乳制品、粮浆等。

主要性能规范

公称压力 1.6 2.5 4.0
水压强度试验压力Mpa 2.4 3.75 6.0
水压密封试验压力Mpa 1.76 2.75 4.4
气压强度试验压力Mpa 1.76 2.75 4.4
气压密封试验压力Mpa 1.76 2.75 4.4
工作压力Mpa 1.6 2.5 4.0
工作温度  -20~150℃
适用介质 氧气,氮气,空气等

主要零件材料

零件名称壳体 球体 阀杆 手柄 垫片,填料密封圈
材料 16-4硅黄铜 不锈钢或铜合金 不锈钢 碳钢 聚四氟乙烯

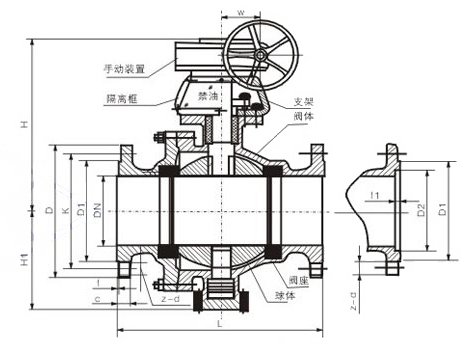

外形结构图



主要外形连接尺寸

公称压力公称直径DN(mm) D1 D2 F1 Z-d H1
1.6 125 245 185 210 381 20 8-φ18 252 195 115
150 280 210 240 403 24 8-φ23 272 215 115
200 335 295 295 502 26 12-φ23 342 295 115
250 405 320 355 568 30 12-φ25 495 335 115
300 460 375 410 648 30 12-φ25 580 385 171
350 520 435 470 762 34 16-φ25 625 430 171
400 580 485 525 838 36 16-φ30 720 470 171
450 640 545 585 914 40 20-φ30 800 560 171
2.5 125 270 188 220 381 28 8-φ25 252 195 115
150 300 218 250 403 30 8-φ25 272 215 115
200 360 278 310 502 34 12-φ25 342 295 115
250 425 332 370 568 36 12-φ30 495 335 115
300 485 390 430 648 40 16-φ30 580 385 171
350 550 448 490 762 44 16-φ34 625 430 171
400 610 505 550 838 48 16-φ34 720 470 171
450 660 555 600 914 50 20-φ34 800 560 171
4.0 125 270 188 176 220 381 4.5 28 8-φ25 252 195 115
150 300 218 204 250 403 4.5 30 8-φ25 272 215 115
200 375 282 260 320 502 4.5 38 12-φ30 398 295 115
250 445 345 313 385 568 4.5 42 12-φ34 495 335 115
300 510 408 364 450 648 4.5 46 16-φ34 580 385 171
350 570 465 422 510 762 52 16-φ34 625 430 171
400 655 535 474 585 838 58 16-φ41 720 470 171
450 680 560 524 610 914 60 20-φ41 820 560 171
