Q81F不锈钢卡箍球阀
  • Q81F不锈钢卡箍球阀

Q81F不锈钢卡箍球阀

Q81F不锈钢卡箍球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。

Q81F不锈钢卡箍球阀

  • 产品型号:Q81F
  • 公称通径:DN15~DN100
  • 公称压力:1.6Mpa~6.4Mpa(W.O.G)
  • 适用温度:-20~232℃~350℃
  • 阀体材质:不锈钢、304、316、316L
  • 适用介质:水、油、气及某些腐蚀性液体
  • 结构形式:球形
  • 连接方式:卡箍
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI、ISO


产品说明

Q81F不锈钢卡箍球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特征。

公称压力1.6-6.4MPa
适用稳定范围-20~232℃~350℃
适用介质水、油、气及某些腐蚀性液体(W。O。G)
对焊标准(BW)GB12224.ANSIB16.25

主要零件材料

零件名称材质
阀体不锈钢CF8M
密封圈聚四氟乙烯PTFE
阀盖不锈钢CF8M
球体不锈钢SS316
阀杆不锈钢SS316
螺母不锈钢SS304
垫圈不锈钢SS304
手柄套塑料
手柄不锈钢SS304
阀杆螺母不锈钢SS304
填料压盖螺母不锈钢SS304
挂锁装置不锈钢SS304(OQTION)
止推垫圈聚四氟乙烯PTFE
螺栓不锈钢SS304

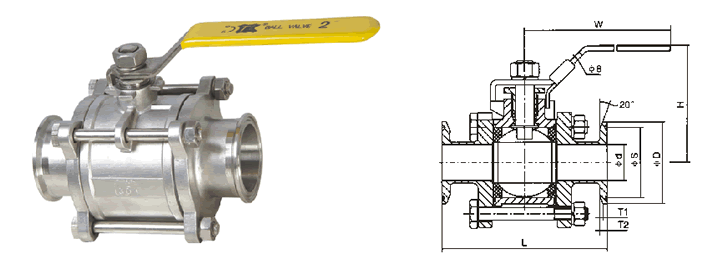

外形结构图

主要连接尺寸及重量

SIZE1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
PORT9.615.922.228.534.947.560.272.997.4
L7590100110125150190220270
D25.025.050.450.450.463.977.490.0118.9
S2.0242.2443.6043.6043.6056.3070.6083.30110.30
H64678389100108150161180
T1--2.852.852.852.852.852.852.85
T23.633.634.75------
W125125140140200200250250290
