Q81F三片式卡箍球阀
  • Q81F三片式卡箍球阀

Q81F三片式卡箍球阀

Q81F三片式卡箍球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
价格 ￥ 议价
服务
  • 货期及时
  • 质保一年
  • 品质保证
  • 售后无忧
  • 快速开票
  • 量大可做第三方检测
立即询价 联系我们

Q81F三片式卡箍球阀

  • 产品型号：Q81F
  • 公称通径：DN6～DN100
  • 公称压力：1.6Mpa～6.4Mpa（W.O.G）
  • 适用温度：-20～232℃～350℃
  • 阀体材质：铸钢、不锈钢
  • 适用介质：水、油、气及某些腐蚀性液体
  • 结构形式：球形
  • 连接方式：卡箍
  • 驱动方式：手动、电动、气动
  • 制造标准：国标GB、德国DIN、美国API、ANSI、ISO


产品说明

Q81F三片式卡箍球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特征。

公称压力1.6-6.4MPa
适用稳定范围-20～232℃～350℃
适用介质水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW)GB12224.ANSIB16.25

主要零件材料

零件名称材质
阀体不锈钢CF8M
密封圈聚四氟乙烯PTFE
阀盖不锈钢CF8M
球体不锈钢SS316
阀杆不锈钢SS316
螺母不锈钢SS304
垫圈不锈钢SS304
手柄套塑料
手柄不锈钢SS304
阀杆螺母不锈钢SS304
填料压盖螺母不锈钢SS304
挂锁装置不锈钢SS304(OQTION)
止推垫圈聚四氟乙烯PTFE
螺栓不锈钢SS304

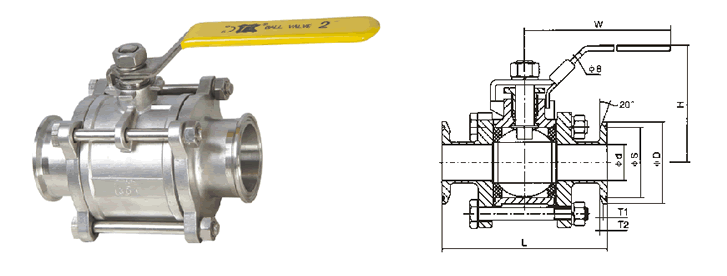

外形结构图

主要连接尺寸及重量

SIZE1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
PORT9.615.922.228.534.947.560.272.997.4
L7590100110125150190220270
D25.025.050.450.450.463.977.490.0118.9
S2.0242.2443.6043.6043.6056.3070.6083.30110.30
H64678389100108150161180
T1--2.852.852.852.852.852.852.85
T23.633.634.75------
W125125140140200200250250290
