Q11F不锈钢丝扣球阀
  • Q11F不锈钢丝扣球阀

Q11F不锈钢丝扣球阀

Q11F不锈钢丝扣球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

Q11F不锈钢丝口球阀

  • 产品型号:Q11F
  • 公称通径:DN6~DN100
  • 公称压力:1.6Mpa~6.4Mpa
  • 适用温度:-20~232℃~350℃
  • 阀体材质:不锈钢、304、316、316L
  • 适用介质:水、油、气及某些腐蚀性液体
  • 结构形式:球形
  • 连接方式:内螺纹
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

Q11F不锈钢丝扣球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

Q11F不锈钢丝扣球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

产品特征

公称压力适用介质适用稳定范围螺纹类型
1.6-6.4MPa水、油、气及某些腐蚀性液体(W。O。G)-20~232℃~350℃G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径DN(mm)6~100mm
公称压力PN(MPa)2.54.06.4
试验压力强度试验压力3.86.09.6
高密封试验压力3.04.87.6
低压气密封试验压力0.60.60.6
适用介质水、蒸汽、油品、酸类腐蚀性等。
适用温度< 150℃(PTFE) < 300℃(PLL)

主要零件材料

NO零件名称PART NAME材料(MATERIAL)
1阀体BodyCF8M CF8 WCB
2阀盖CapCF8M CF8 WCB
3阀座SeatRPTFE
4BallSS304 SS316
5密封垫Seal GasketPTFE
6阀杆密封Stem SealPTFE
7阀杆StemSS316
8阀杆填料Stem PackingPTFE
9填料压盖Packing glandSS304
10弹性垫圈Spring washerSS301
11手柄HandleSS304
12螺母Stem NutSS304

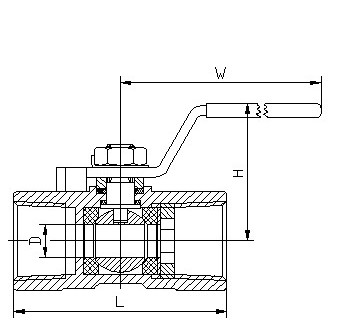

一片式不锈钢丝扣球阀结构图



一片式不锈钢丝扣球阀外形连接尺寸

公称通径结构长度(mm)外形尺寸(mm)参考重量
毫米英寸LdHW(kg)
61/4""404.2 22800.10
103/8""45626800.115
151/2""57831880.175
203/4""601234880.250
251""7215381050.400
321-1/4""7919431050.600
401-1/2""8524501240.850
502""10132571240.900

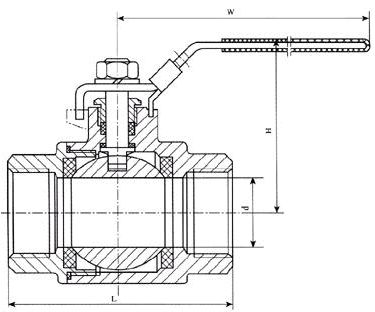

二片式不锈钢丝扣球阀结构图



二片式不锈钢丝扣球阀外形连接尺寸

公称通径结构长度(mm)外形尺寸(mm)参考重量
毫米英寸LdHW(kg)
61/4"55 10 42950.2
103/8"551042950.2
151/2"6415511080.35
203/4"7520581150.5
251"8525771350.75
321-1/4"10232831501.3
401-1/2"10838971752.0
502"124501061903.3
652-1/2"163651222206.1
803"185801332509.9

三片式不锈钢丝扣球阀结构图



三片式不锈钢丝扣球阀外形连接尺寸

SIZE1/4"3/8"1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
D11.612.71520253238506580100
L6868728290112120145185210268
H100100130130165165190190250250280
E100100130130165165190190250250280
