Q45F-T型三通球阀
  • Q45F-T型三通球阀

Q45F-T型三通球阀

(Q45F)T型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。

(Q45F)T型三通球阀

  • 产品型号:Q45F
  • 公称通径:DN15~DN300
  • 公称压力:1.6Mpa~6.4Mpa
  • 适用温度:-29~180ºC~550ºC
  • 阀体材质:铸钢、不锈钢
  • 适用介质:水、油、气体、液体
  • 结构形式:三通球形
  • 连接方式:法兰、内螺纹
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

(Q45F)T型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

产品特点

1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化

2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小

3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

主要性能范围

公称压力
PN(MPa)
试验压力
壳体高压液密封低压液密封
1.62.41.760.6
2.53.752.75
4.06.04.4
CLASS1503.02.2
适用工况适用介质水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度-28~350℃
应用规范连接法兰JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验JB/T 9092-99 、API598

主要零件材料

零件名称材质
GBASTM
阀体、阀盖WCBA216-WCB
密封圈PTFE、对位聚苯PTFE、对位聚苯
球体1Cr18Ni9TiSS 304
阀座、阀杆2Cr13A246-416
双头螺栓35CrMoAA193-B7

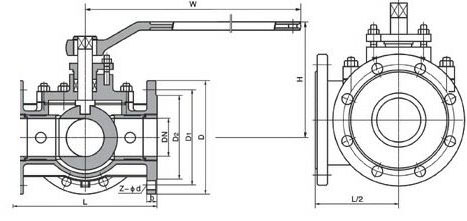

外形结构图

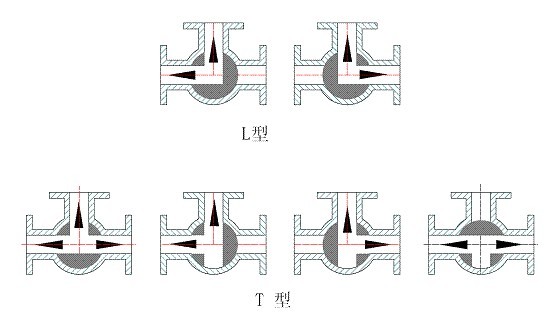

L型及T型三通结构示意图

(Q45F)T型三通球阀国标连接尺寸和外形 PN1.6MPa

型号公称通径
DN(mm)
尺寸(mm)
LL2DD1D2bfZ-dHW
Q45F-16C
(P)
(R)
15150729565451424-1495130
201608010575551424-14110130
251809011585651424-18120140
32200100135100781624-18144180
40220110145110851634-18152220
502401201601251001634-23182240
652601301801451201634-18193270
802801401951601352038-18217350
1003201602151801552038-18245500
1253801902452101852238-18282600
1504402202802402102438-233191000
20055026033529526526312-233801300
25067031040535532030312-254601700
30072037046041037530312-255202100
