KHB3K高压三通球阀
  • KHB3K高压三通球阀

KHB3K高压三通球阀

KHB3K高压三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。

KHB3K高压三通球阀

  • 产品型号:KHB3K
  • 公称通径:DN6~DN50
  • 公称压力:16.0~32.0Mpa~50.0Mpa
  • 适用温度:≤170ºC
  • 阀体材质:铸钢、不锈钢
  • 适用介质:水、油、气体、液体
  • 结构形式:三通球形
  • 连接方式:法兰、内螺纹、外螺纹
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

KHB3K高压三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

图形符号

型号说明

① 系列代号:KHB3K(BK3)系列二位三通球阀
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

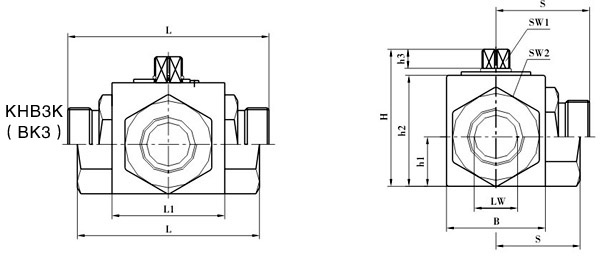

外形结构

M连接口略图

M连接尺寸表

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-M16×1.5

500

06

06

11

M16×1.5

11

69

40

26

45

13.5

33

8

09

22

27.5

KHB3K-M22×1.5

500

08

08

16

M22×1.5

12

76

42

32

49

16

36

10

09

27

33

KHB3K-M27×1.5

500

10

10

20

M27×1.5

12

76

42

32

49

16

36

10

09

27

33

KHB3K-M30×1.5

400

16

15

24

M30×1.5

13

84

48

38

61

19

45

11

09

32

37

KHB3K-M36×2

315

20

20

30

M36×2

15

103

60

48

70

25

55

11

12

41

45.5

KHB3K-M42×2

315

25

23

35

M42×2

18

116

65

57

79

28.5

64

11

12

50

54

KHB3K-M52×2

315

32

32

40

M52×2

20

149

84

75

101

37.5

84

12

14

60

70

KHB3K-M60×2

315

40

38

45

M60×2

22

174

91

85

112

42.5

95

12

14

70

84

G连接口略图

G连接尺寸表

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-G1/8

500

04

06

G1/8

10

69

40

26

45

13.5

33

8

09

22

35

KHB3K-G1/4

500

06

06

G1/4

14

69

40

26

45

13.5

33

8

09

22

35

KHB3K-G3/8

500

10

10

G3/8

14

72

42

32

49

16

36

10

09

27

36

KHB3K-G1/2

500

13

12

G1/2

16

83

48

35

49

17

40

10

09

30

40

KHB3K-G1/2

400

16

15

G1/2

16

83

48

38

61

19

45

11

09

32

42

KHB3K-G3/4

315

20

20

G3/4

18

95

60

48

70

25

55

11

12

41

49

KHB3K-G1

315

25

25

G1

21

113

65

57

79

28.5

64

11

12

50

56.5

KHB3K-G 11/4

315

32

32

G 11/4

22

110

84

75

101

37.5

84

12

14

60

62.5

KHB3K-G 11/2

315

40

38

G 11/2

24

130

91

85

112

42.5

95

12

14

70

61

KHB3K-G2

315

50

48

G2

26

140

100

105

131

52.5

112

12

14

80

62.5

NPT连接口略图:

NPT连接尺寸表

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-NPT1/8

500

04

06

NPT1/8

10

69

40

26

45

13.5

33

8

09

22

35

KHB3K-NPT1/4

500

06

06

NPT1/4

14

69

40

26

45

13.5

33

8

09

22

35

KHB3K-NPT3/8

500

10

10

NPT3/8

14

72

42

32

49

16

36

10

09

27

36

KHB3K-NPT1/2

500

13

12

NPT1/2

16

83

48

35

49

17

40

10

09

30

40

KHB3K-NPT1/2

400

16

15

NPT1/2

16

83

48

38

61

19

45

11

09

32

42

KHB3K-NPT3/4

315

20

20

NPT3/4

18

95

60

48

70

25

55

11

12

41

49

KHB3K-NPT1

315

25

25

NPT1

21

113

65

57

79

28.5

64

11

12

50

56.5

KHB3K-NPT 11/4

315

32

32

NPT 11/4

22

110

84

75

101

37.5

84

12

14

60

62.5

KHB3K-NPT 11/2

315

40

38

NPT 11/2

24

130

91

85

112

42.5

95

12

14

70

61

KHB3K-NPT2

315

50

48

NPT2

26

140

100

105

131

52.5

112

12

14

80

62.5
