材质可做:WCB CF8 CF8M CF3 2205双相钢以及各种特殊材质定制。
压力可做:PN2.5-PN160 150LB-2500LB
口径可做:DN50-DN1600
我公司有专业的技术团队,可根据实际工况定制各种非标球阀。
Q46F手动四通球阀
  • Q46F手动四通球阀

Q46F手动四通球阀

Q46F手动四通球阀在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。

Q46F手动四通球阀

  • 产品型号:Q46F
  • 公称通径:DN15~DN600
  • 公称压力:1.6Mpa~4.0Mpa
  • 适用温度:-29~180ºC~550ºC
  • 阀体材质:铸钢、不锈钢
  • 适用介质:水、油、气体、液体
  • 结构形式:四通球形
  • 连接方式:法兰
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

Q46F手动四通球阀在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。采用四通球阀替代该工艺管汇和阀组的工作原理,简化程序、方便操作、降低成本、便于控制、同步性好。

执行标准

设计规范: GB/T12237 API 6D API 608 BS 5351

结构长度: GB/T 12221 ASME B16.10

法兰连接: GB/T 9113 ASME B16.5

试验与检验:GB/T 13927 API598 API6D

特点

1、针对电力系统冷却器正反供水特定工艺过程设计,功能适用、可靠;

2、顶装式固定球四面座阀芯结构密封性能好、耐沙粒磨损、使用寿命长;

3、电动、气动操作(必要时可切换到手动操作);

4、四通球阀便于控制控制箱与阀门间以及与上位机之间有良好的信息通道和操作介面:并可按工艺要求实现在一定时间间隔正反供水的自动切换。

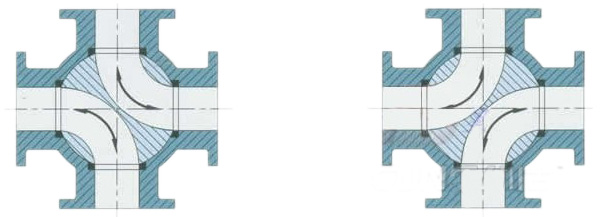

切换示意图

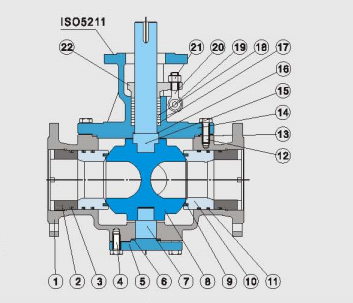

构造图



图中所标注数字解析

1表示阀体,2表示锁紧螺母,3表示O型圈,4表示螺栓,5表示底盖,6表示垫片,7表示下阀杆,8表示球体,9表示密封圈,10表示阀座,11表示O型圈,12表示螺栓,13表示垫片,14表示阀盖,15表示阀杆,16表示垫片,17表示填料垫,18表示填料,19表示销轴,20表示活接螺栓,21表示螺母,22表示填料压盖。

性能规范

公称压力
PN
常温最大
工作压力
壳体试
验压力
气密封
  试验压力
高压密封
试验压力
1.61.62.40.61.76
2.52.53.80.62.75
4.04.06.00.64.4
  C1aSSl502.03.00.62.2

主要零件材料

阀体\阀盖GBWCBZGlCrl8Ni9TiZGOCfl8Nil2M02Ti
  ASTMWCBCF8CF8M
球体 GB2Cfl31Cfl8Ni9Ti0Cfl8Ni12M02Ti
  ASTM420304316
阀杆GB2Crl31Crl8Ni9Ti0Crl8Ni12M02Ti
  ASTM420304316
阀座
密封面
GB
聚四氟乙烯
对位聚苯聚四氟乙烯对位聚苯
聚四氟乙烯
对位聚苯
ASTM
填料GB柔性石墨柔性石墨柔性石墨
ASTM
螺栓GB350Crl8Ni90Crl8Ni9
  ASTMA193B7A320-B8A320-B8
螺母GB450Cfl8Ni90Crl8Ni9
  ASTMA1942HA194-8A194-8

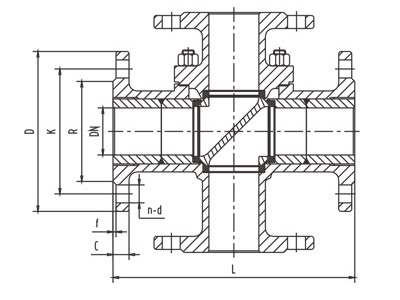

外形结构图



主要连接尺寸

公称压力
PN
公称通径
DN
尺 寸(mm)
LL0DKdYbz-doHwHd
1.6MPa50260130165125100

164-ф18205265
65320160185145120

184-ф18245295
80320160200160135

208-ф18305345
100370185220180155

208-ф18340420
125510255250210185

228-ф18425465
1505102552852402"0

248-ф23450505
200580290340295265

2612-ф23480525
250670335405355320

3012-ф25530565
300760380460410375

3012-ф25585630
350850425520470435

3416-ф25625675
400980490580525485

3616-ф30670710
4501080540640585545

4020-ф30705770
5001220610715650608

4420-ф34765825
6001360680840770718

4820-ф41840945
7001750875910840788

5024-ф4110501110
80018509251025950898

5224-ф4111251220
9002050102511251050998

5428-ф4112601315
100021501075125511701110

5628-ф4813251385
120024501225148513901325

5832-ф5413951450
2.5MPa50260130165125100

204-ф18205265
65320160185145120

228-ф18245295
80320160200160135

228-ф18305345
100370185230190160

248-ф23340420
125510255270220188

288-ф25405465
150510255300250218

308-ф25450505
200580290360310278

3412-ф25480525
250670335425370332

3612-ф30530565
300760380485430390

4016-ф30585630
350850425555490448

4416-ф34625675
400980490620550505

4816-ф34670710
4501080540670600555

5020-ф34705770
5001220610730660610

5220-ф41765825
6001360680845770718

5620-041840945
7001750875960875815

6024-ф4810501110
80018509251085990930

6424-ф4811251220
90020501025118510901025

6628-ф5412601315
100021501075132012101140

6828-ф5813251385
120024501225152014201350

7232-ф5813951450

4.0MPa
5026013016512510088208-ф18245285
65320160185145120110228-ф18265315
80320160200160135121228-ф18320365
100370185235190160150248-ф23355465
125510255270220188176288-ф25425495
150510255300250218204308-ф25470535
2005802903753202822603812-ф30480565
2506703354503853453134212-ф34530605
3007603805154504083644616-ф34585675
3508504255805104654225216-ф34625705
4009804906605855354745816-ф41670745
45010805406856105605246020-ф41705795
50012206107556706125766220-ф48765855
60013606808907957306786220-ф54840985

C1aSS150
2"260130152120.592 16伞φ19205265
2 1/2"320160178139.5105 184-ф19245295
3"320160190152.5127 194-ф19305345
4"370185229190.5157 248-ф19340420
5"510255254216186 248-ф22425465
6"510255279241.5216 268-ф22450505
8"580290343298.5270 298-ф22530525
10"670335406362324 3112-ф25630565
12" 760380483432381 3212-ф25680630
14"850425533476413 3512-ф29625675
16"980490597540470 3716-ф29670710
18"1080540635578533 4016-ф32705770
20"1220610699635584 4320-ф32765825
24"1360680813749.5692 4820。ф35840945
28"1750875927864800 7128-ф3510501110
32"18509251060978914 8128-ф4111251220
36"20501025116810861022 9032-ф4112601315
40"21501075128912001124 9036-ф4113251385
48"24501225151114221359 10844-ф4113951450
