材质可做:WCB CF8 CF8M CF3 2205双相钢以及各种特殊材质定制。
压力可做:PN2.5-PN160 150LB-2500LB
口径可做:DN50-DN1600
我公司有专业的技术团队,可根据实际工况定制各种非标球阀。
BQ41F,BQ41H法兰保温球阀
  • BQ41F,BQ41H法兰保温球阀

BQ41F,BQ41H法兰保温球阀

BQ41F,BQ41H法兰保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中

BQ41F,BQ41H法兰保温球阀

  • 产品型号:BQ41F,BQ41H
  • 公称通径:DN20~DN200
  • 公称压力:1.6Mpa~6.4Mpa
  • 适用温度:-29~180ºC~550ºC
  • 阀体材质:铸钢、不锈钢
  • 适用介质:易凝固、易结晶流体
  • 结构形式:球形
  • 连接方式:法兰、对夹
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

BQ41F,BQ41H法兰保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

主要零件材质表:

序号零件名称材质序号零件名称材质
GBASTMGBASTM
1夹套25A1055球体
2阀座WCBA216-WCB6阀杆1Cr13A247-410
3阀体1Cr18Ni9TiSS3047填料柔性石墨
4密封圈PTFE、对位聚苯8填料压盖WCBA216-WCB

技术规范:

设计标准ASMEB16.34GB/T12224
结构长度ASMEB16.10GB/T12221
连接法兰ASMEB16.34JB/T79
驱动方式手动、电动、气动
试验和检验JB/T9092 API 598
适用介质重油、胶类等易凝固介质

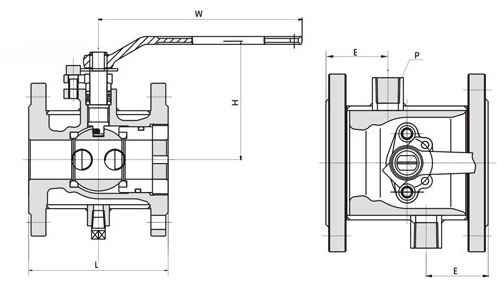

外形结构图



主要连接尺寸

公称通径 (DN)bLDEQHW管螺纹
(mm)(in)(mm)(in)P
203/4″191174011/2″58.5147101170G3/4″
251″25127502″62.5156106170G3/4″
4011/2″381656521/2″63.5181125250G3/4″
502″51178803″68218135250G3/4″
803″762291506″82275193350G3/4″
1004″1022542008″83300265420G3/4″
1506″15229225010″954033551000G3/4″
2008″20333030012″1004924101300G3/4″
