BQ44F,BQ45F保温三通球阀

• 产品型号：BQ44F，BQ45F
• 公称通径：DN15～DN200
• 公称压力：1.6Mpa～6.4Mpa
• 适用温度：-29～180ºC～550ºC
• 阀体材质：铸钢、不锈钢
• 适用介质：易凝固、易结晶流体
• 结构形式：三通球形
• 连接方式：法兰
• 驱动方式：手动、电动、气动
• 制造标准：国标GB、德国DIN、美国API、ANSI

产品说明

BQ44F，BQ45F保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

产品特点

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）

2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）

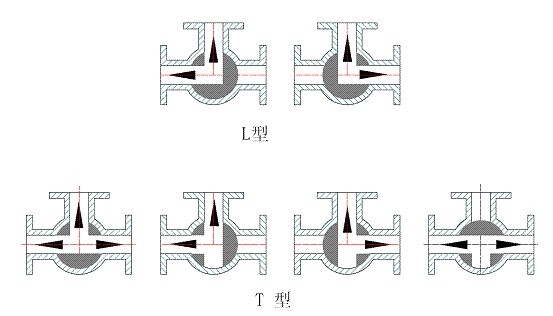

流向选型

保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44F型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45F型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。

零件材料及主要参数

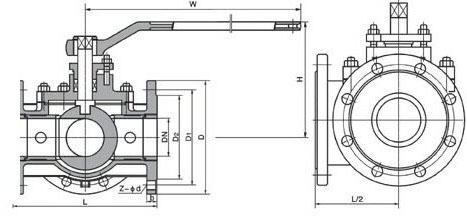

外形结构图

（国标）主要外形及连接尺寸

（美标）主要外形及连接尺寸
