材质可做:WCB CF8 CF8M CF3 2205双相钢以及各种特殊材质定制。
压力可做:PN2.5-PN160 150LB-2500LB
口径可做:DN50-DN1600
我公司有专业的技术团队,可根据实际工况定制各种非标球阀。
DQ61Y,DQ41Y耐低温球阀
  • DQ61Y,DQ41Y耐低温球阀

DQ61Y,DQ41Y耐低温球阀

DQ61Y,DQ41Y耐低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

DQ61Y,DQ41Y耐低温球阀

  • 产品型号:DQ61Y,DQ41Y
  • 公称通径:DN15~DN300
  • 公称压力:1.6Mpa~32.0Mpa
  • 适用温度:-29ºC~-110ºC~-196ºC
  • 阀体材质:低温钢、低温不锈钢、LCB、LC3
  • 适用介质:水、油、气体、液体
  • 结构形式:球形
  • 连接方式:法兰、内螺纹、焊接
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

DQ61Y,DQ41Y耐低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

结构设计及加工制造的特点

DQ61Y,QD41Y耐低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化 时,体积膨胀数百倍。

材料选型

液化天然气阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃).

低温处理

我厂对所生产的低温阀门经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

技术规范

设计依据GB
设计标准GB12237-89
结构长度GB12221-89
连接法兰GB/T 9113-2000 JB/T79-94
试验和检验JB/T 9092-99

材料及主要参数

序号零件名称AS to ASTMSS to ASTM
Type A352 LCBType A352 LC3Type F304(L)Type F304(L)
1-2阀体/阀盖Type A352 LCBType A352 LC3A182 F304(L)A182 F304(L)
3等长双头螺栓A193L7+镀镉A193 3 B8A193 B8A193 B8M
4螺母A193L7+镀镉A194 8A194 8A194 8M
5,8密封圈、垫片RTFE+Cu粉/尼龙1010/PPL
6球体A182 F304A182 F304(L)A182 F304(L)A182 F316(L)
7阀杆A182 F304A182 F304(L)A182 F304(L)A182 F316(L)
9,10止推片、填料RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11压盖A105NA351 CF8
12定位片A182 F321
13扁螺母A194 4+镀镉A194 8A194 8A194 8
14手柄A193 L7+镀镉A193 B8A193 B8A193 B8
15圆柱销Q235A
适用温度≥-40°C≥-101°C≥-196°C

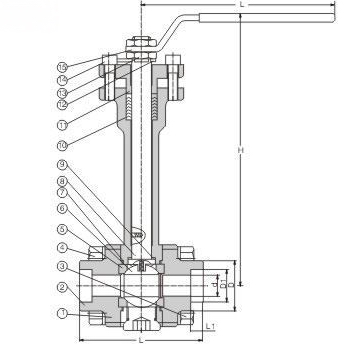

(DQ61Y/F)耐低温球阀外形结构图

(DQ61Y/F)耐低温球阀主要外形和连接尺寸 单位:mm

DNInchLdL1DD1HW
151/292139.63621.8230160
203/41111812.74227.3260220
2511272312.75233.8280220
3211/41402812.76042.6290250
4011/21523512.76848.7320300
5021784515.98061.2340350

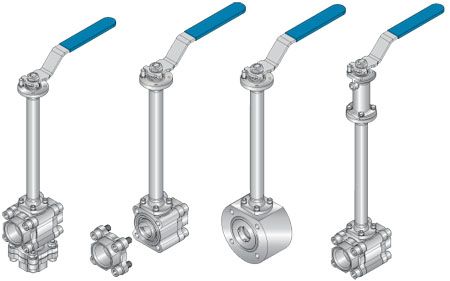

(DQ61Y/F)耐低温球阀模拟图

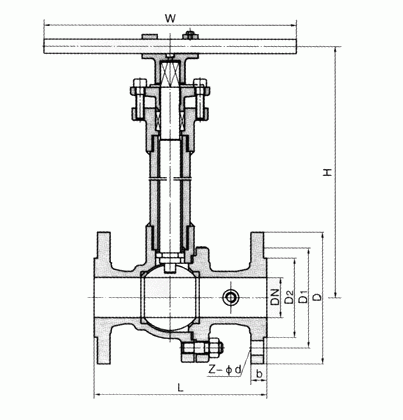

(DQ41Y/F)耐低温球阀外形结构图



(DQ41Y/F)低温球阀主要外形和连接尺寸 1.6Mpa 单位:mm

公称通径
DN
PN1.6MPaWT
(kg)
LDD1D2bZ-ΦdHW
15130956545144-Φ141781403
201401057555144-Φ141841604
251501158565144-Φ141951805
3216513510078164-Φ182802509
4018014511085164-Φ1828030011
50203160125100164-Φ1830035015
65222180145120184-Φ1833035019
80241195160135208-Φ1836040027
100305215180155208-Φ1840050038
125356245210185228-Φ1843060058
150394280240210248-Φ2350080081
2004573352952652612-Φ2368080095
2505334053553203012-Φ257901300140

(DQ41Y/F)低温球阀主要外形和连接尺寸 2.5Mpa 单位:mm

公称通径
DN
PN2.5MPaWT
(kg)
LDD1D2bZ-ΦdHW
15140956545164-Φ141781403
201521057555164-Φ141841604
251651158565164-Φ141951806
3217813510078184-Φ1828025010
4019014511085184-Φ1828030014
50216160125100204-Φ1830035020
65241180145120228-Φ1833035025
80283195160135228-Φ1836040030
100305230190160248-Φ2340050040
125381270220188288-Φ2543060065
150403300250218308-Φ2550080085
2005023603102783412-Φ25680800100
2505684253703323612-Φ307901300165

大于2.5MPa以上的,请咨询我司技术部。最高可设计制造32.0MPa。
