材质可做:WCB CF8 CF8M CF3 2205双相钢以及各种特殊材质定制。
压力可做:PN2.5-PN160 150LB-2500LB
口径可做:DN50-DN1600
我公司有专业的技术团队,可根据实际工况定制各种非标球阀。
Q41F日标球阀
  • Q41F日标球阀

Q41F日标球阀

Q41F日标球阀主要用于截断或接通介质,也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

Q41F日标球阀

  • 产品型号:Q41F
  • 公称通径:DN15~DN250
  • 公称压力:10K-20K
  • 适用温度:-29~180ºC~550ºC
  • 阀体材质:铸钢、不锈钢
  • 适用介质:水、蒸汽、燃气、气体
  • 结构形式:球形
  • 连接方式:法兰
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

Q41F日标球阀主要用于截断或接通介质,也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

产品标准

设计与制造按ANSI B16.34,JIS 2071

结构长度按JIS B2002

法兰连接尺寸按JIS B2212,2214

检验按JIS B2003

试验压力

试验项目壳体试验密封试验上密封试验气密封试验
介质
单位MPaMPaMPaMPa
公称压力10K2.41.51.50.5-0.7
20K5.84.04.0

主要零件材料

名称材料
阀体
阀盖
A216WCBA352 LCBA217 WC6A217 WC9A217C5A351 CF8A351 CF8MA351 CF3A351 CF3M
球体A182 F6A182 F304
阀杆A182 F6A182 F304A182 F316A182 F304LA182 F316L
手柄KTH350-10
螺柱A193-B7 A320-L7 A193-B8
螺母A194-2H A194-7 A194-8

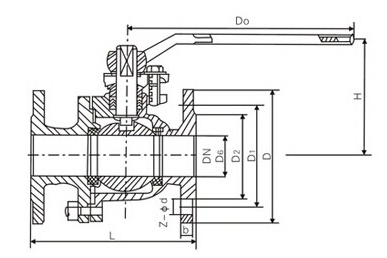

外形结构图

1

日标10K主要连接尺寸

型号规格 (mm)尺寸 (mm)
inchDNLDD1D2bz-ΦdHD0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K1/2″15108957052124-Φ1568115
3/4″201171007558144-Φ1575130
1″251271259070144-Φ1985150
11/4″3214013510080164-Φ1996190
11/2″4016514010585164-Φ19107230
2″50178155120100164-Φ19118240
21/2″65190175140120184-Φ19145280
3″80203185150130188-Φ19160310
4″100229210175155188-Φ19185330
5″125356250210185208-Φ23230600
6″150394280240215228-Φ23260800
8″2004573302902652212-Φ233101000
10″2505334003553252412-Φ253501200

日标20K主要连接尺寸

型号规格(mm)尺寸 (mm)
inchDNLDD1D2bz-ΦdHD0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K1/2″15140957052144-Φ1572115
3/4″201521007558164-Φ1575130
1″251651259070164-Φ1985150
11/4″3217813510080184-Φ1995190
11/2″4019014010585184-Φ19110230
2″50216155120100228-Φ19120240
21/2″65241175140120244-Φ19150280
3″80283200160135268-Φ23165310
4″100305225185160288-Φ23190330
5″125381270225195308-Φ25240600
6″1504033052602303212-Φ25270800
8″2005023503052753412-Φ253151000
10″2505684303803453412-Φ273801200
