Q941F46电动衬氟球阀
  • Q941F46电动衬氟球阀

Q941F46电动衬氟球阀

Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。

Q941F46电动衬氟球阀

  • 产品型号:Q941F46
  • 公称通径:DN15~DN300
  • 公称压力:1.6Mpa~1.0Mpa
  • 适用温度:-29~180ºC
  • 阀体材质:铸钢、不锈钢
  • 适用介质:王水、硫酸、盐酸、氢氟酸、腐蚀性液体
  • 结构形式:球形
  • 连接方式:法兰
  • 驱动方式:电动(可佩带手操)
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

主要零件材料

零件名称材料
阀体、阀盖WCB+F46304(CF8)+F46316(CF8M)+F46316L(CF3M)+F46
球体2Cr13+氮化处理+46304+46316+46316L+46
阀杆2Cr13+46304+46316+46316L+46
阀座密封圈PTFE、碳素纤维+PTFE
密封填料V型聚四氟乙烯填料

设计规范

设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927

技术参数

公称通径(mm)1520253240506580100125150200250300
公称压力(MPa)PN1.0、1.6MPa
泄漏量软密封:零泄漏
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式"O"型球形阀芯
密封填料聚四氟乙烯(PTFE)
连接形式法兰
可调范围DN15-65DN80-300
250:1350:1
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤180℃
配置执行机构可配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

执行机构参数

执行器类别CH系列执行器参数HQ系列执行器参数
电源电压标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒18S~112S
保护装置过热保护内置过热保护、过载保护
环境温度-30°~60°-20℃~+70℃
手动操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计电位计、比例控制单元
驱动电机8W/E鼠笼式异步电机
进线接口PE1/2〞进线线锁2个 PF 3/4"
壳体材料铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

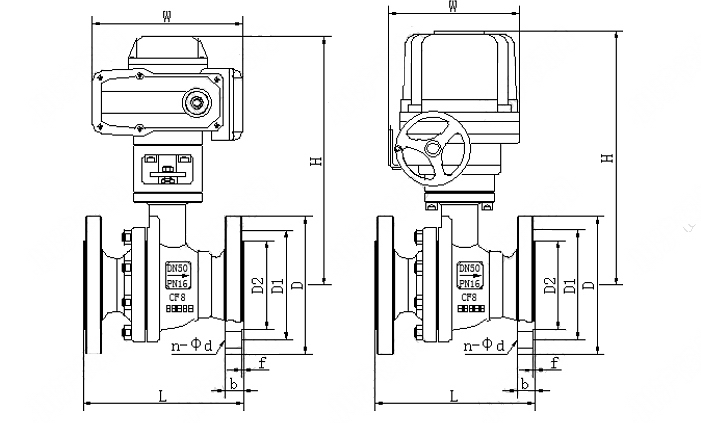

外形结构图



主要外形连接尺寸

公称通径标准值参考值
DN(mm)NPS(inch)LDD1D2fbn-ΦdWH
PN1.6(MPa)
151/2140/1309565452144-Φ14231350
203/4140/13010575552164-Φ14231370
251150/134011585652164-Φ14231375
3211/4165135100782184-Φ18231385
4011/2180/165145110853184-Φ18231390
502200/2031601251003204-Φ18231435
6521/2220/2221801451203204-Φ18261460
803250/2411951601353224-Φ18261465
1004280/3052151801553248-Φ18285612
1255320/3562452101853268-Φ18285625
1506360/3942802402103288-Φ23325700
20084573352952653308-Φ23325740

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
