Q41F46不锈钢衬氟球阀(电动,气动)
  • Q41F46不锈钢衬氟球阀(电动,气动)

Q41F46不锈钢衬氟球阀(电动,气动)

Q41F46不锈钢衬氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。

Q41F46不锈钢衬氟球阀(电动,气动)

  • 产品型号:Q41F46
  • 公称通径:DN15~DN300
  • 公称压力:1.6Mpa~1.0Mpa
  • 适用温度:-29~180ºC
  • 阀体材质:不锈钢、304、316、316L
  • 适用介质:王水、硫酸、盐酸、氢氟酸、腐蚀性液体
  • 结构形式:球形
  • 连接方式:法兰
  • 驱动方式:手动、电动、气动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

Q41F46不锈钢衬氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

基本型号

手动Q41F3蜗轮Q341F3
Q41F46Q341F46
气动Q641F3电动Q941F3
Q641F46Q941F46

技术规范

设计标准GB12237
结构长度GB12221
法兰标准JB/T79-94
GB9113.1-26
检验试验JB/T9092-99
驱动方式手动、电动、气动、蜗轮

主要零部件材料表

序号零件名称灰铸铁铸钢不锈耐酸铸钢超低碳不锈耐酸铸钢
ZCP8R8R3R3
1阀体/阀盖A216-CA216-WCBA351-CF8A351-CF8MA351-CF3A351-CF3M
2球体/阀杆A216-WCBA351-CF8A351-CF8MA351-CF3A351-CF3M
3衬里/阀座PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4填料/压盖PTFE(F4)A351-CF3A351-CF3
5填料A216-WCBA351-CF8A351-CF8
6支架A193-B7A194-8A193-B8M
7紧固螺栓A193-B7A193-B8MA194-8
8螺母A194-2HA194-8A194-8
9操作手柄A216-WCBA216-WCBA216-WCB

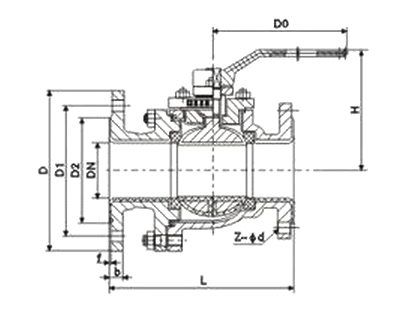

外形结构图



1.0MPa主要外形和连接尺寸

公称通经LDD1D2fbZ-φd
DN(mm)NPS(inch)PN1.0MPa
151/21309565452144-φ14
203/414010575552164-φ14
25115011585652164-φ14
325/4165135100782184-φ18
403/2180145110853184-φ18
5022001601251003204-φ18
655/22201801451203204-φ18
8032501951601353224-φ18
10042802151801553228-φ18
12553202452101853248-φ18
15063602802402103248-φ23
20084573352952653268-φ23
2501053339035032032812-φ23

1.6MPa主要外形和连接尺寸

公称通经LDD1D2fbZ-φd
DN(mm)NPS(inch)PN1.6MPa
151/21309565452144-φ14
203/413010575552164-φ14
25114011585652164-φ14
325/4165135100782184-φ18
403/2165145110853184-φ18
5022031601251003204-φ18
655/22221801451203204-φ18
8032411951601353228-φ18
10043052151801553248-φ18
12553562452101853268-φ18
15063942802402103288-φ23
200845733529526533012-φ23
