Q341F46蜗轮衬氟球阀
- 产品型号：Q341F46
- 公称通径：DN50～DN300
- 公称压力：1.6Mpa～1.0Mpa
- 适用温度：-29～180ºC
- 阀体材质：铸钢、不锈钢
- 适用介质：王水、硫酸、盐酸、氢氟酸、腐蚀性液体
- 结构形式：球形
- 连接方式：法兰
- 驱动方式：蜗轮传动
- 制造标准：国标GB、德国DIN、美国API、ANSI
Q341F46蜗轮衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用衬氟料衬里的特殊模压工艺，密封良好，耐介质的强腐蚀，加之V型填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。
蜗轮传动
Q341F46蜗轮衬氟球阀采用了蜗轮转动操作，启闭简单轻便，全部流道通径都采用全氟塑料衬里工艺，耐介质腐蚀及高性能的密封。衬氟球阀的球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能，根本保证使用中的安全性，衬氟球阀和衬氟蝶阀一样都是90°启闭的一种阀门，和衬氟闸阀不同,闸阀可360°连续旋转。
性能优点
1、具有很好的防腐性能，密封性能。
2、耐温只能到150℃，不能耐高压,高压情况下衬里材料会变形。
3、全通径流量，90度旋转开关,打开和关闭的速度非常快。
4、蜗轮操作，启闭轻松。
产品特点
1、采用FEP衬里层的球阀，具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
4、结构紧凑合理，阀体内腔空间zui小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
性能参数
| 型号 | Q341F46-10 | Q341F46-16 | Q341F46-10C | Q341F46-16C | |
| 工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
| 适用温度（℃） | -10～150 | -20～150 | |||
| 适用介质 | 腐蚀性介质 | ||||
| 材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | ||
| 球体 | 铸钢外包聚四氟乙烯 | ||||
| 密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
基本型号
| 手动 | Q41F3 | 蜗轮 | Q341F3 |
| Q41F46 | Q341F46 | ||
| 气动 | Q641F3 | 电动 | Q941F3 |
| Q641F46 | Q941F46 |
技术规范
| 设计标准 | GB12237 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | JB/T9092-99 |
| 驱动方式 | 手动、电动、气动、蜗轮 |
执行标准
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
性能参数
| 型号 | Q341F46-10 | Q341F46-16 | Q341F46-10C | Q341F46-16C | |
| 工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
| 适用温度（℃） | -10～150 | -20～150 | |||
| 适用介质 | 腐蚀性介质 | ||||
| 材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | ||
| 球体 | 铸钢外包聚四氟乙烯 | ||||
| 密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
| 填料 | 聚四氟乙烯 | ||||

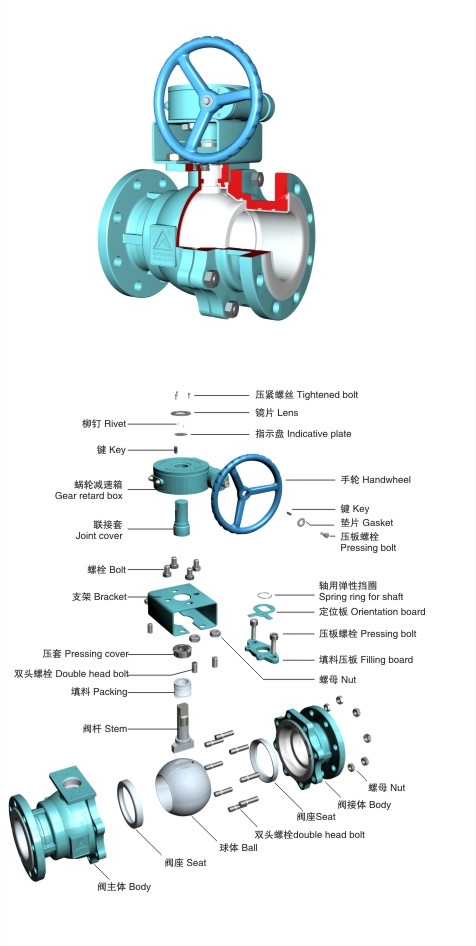

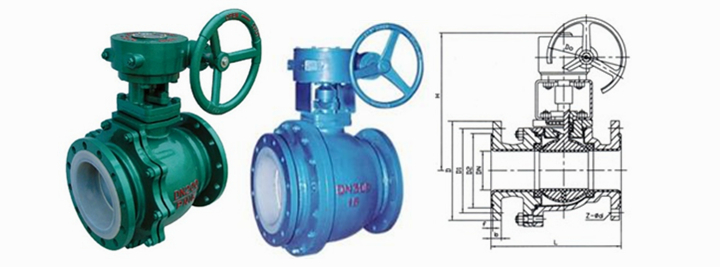

外形结构图
主要外形尺寸
| 公称通径 | PN1.6（MPa）主要外形尺寸和连接尺寸（mm） | 参考值 | 重量 | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do | ㎏ |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
安装方式
Q341F46蜗轮衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用衬氟料衬里的特殊模压工艺，密封良好，耐介质的强腐蚀，加之V型填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。
1、蜗轮衬氟球阀未使用时，应将球体处于开启状态，阀门应整齐地存放在通风、干燥的仓库内，严禁堆置和露天存放。阀门两端应用堵盖封口，以防灰尘、杂质进入阀门内部。
2、蜗轮衬氟球阀安装前，应仔细核对阀门标志及合格证是否符合使用要求，确认无误后方可进行安装。安装过程中不允许将两端衬氟密封面损伤。
3、蜗轮衬氟球阀在使用中，仅作全开或全关使用，不宜作调节流量用，不允许在负压的工况下使用。
4、蜗轮衬氟球阀在使用中，应随时观察，发现故障应立即停用，查明原因并消除。
