KHB3K(BK3)二位三通高压球阀
  • KHB3K(BK3)二位三通高压球阀

KHB3K(BK3)二位三通高压球阀

KHB3K(BK3)二位三通高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力最小的一种只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

KHB3K(BK3)二位三通高压球阀

  • 产品型号:KHB3K(BK3)
  • 公称通径:DN6~DN50
  • 公称压力:31.5Mpa~40.0Mpa~50.0Mpa
  • 适用温度:-20~+100℃~+170℃
  • 阀体材质:铸钢、不锈钢
  • 适用介质:水、油、气体、液体
  • 结构形式:三通球形
  • 连接方式:内螺纹、外螺纹
  • 驱动方式:手动
  • 制造标准:国标GB、德国DIN、美国API、ANSI


产品说明

KHB3K(BK3)二位三通高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力最小的一种只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

KHB3K(BK3)二位三通高压球阀是我公司引进德国先进技术工艺,主要用于液压管路中控制油液的流通和截止,本型球阀具有流阻损失小,密封性能可靠,操作方便,外观精美等特点。

图形符号

型号说明

① 系列代号:KHB3K(BK3)系列二位三通球阀

② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**

③ 阀体材料:1-钢、2-不锈钢

④ 球体材料:1-钢、2-黄铜、3-不锈钢

⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃

⑥ 其他密封:2-丁晴橡胶、4-氟橡胶

⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄

⑧ 设计序号:由生产商定

⑨ 表面处理:空白-磷化、G-电镀黄锌

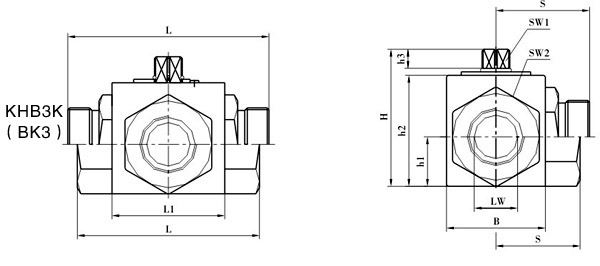

外形结构图

M连接口略图

M连接口外形尺寸表

简略型号PN(bar)DNLWRAd1iLL1BHh1h2h3SW1SW2S
KHB3K-M16×1.5500060611M16×1.5116940264513.5338092227.5
KHB3K-M22×1.5500080816M22×1.51276423249163610092733
KHB3K-M27×1.5500101020M27×1.51276423249163610092733
KHB3K-M30×1.5400161524M30×1.51384483861194511093237
KHB3K-M36×2315202030M36×215103604870255511124145.5
KHB3K-M42×2315252335M42×21811665577928.56411125054
KHB3K-M52×2315323240M52×220149847510137.58412146070
KHB3K-M60×2315403845M60×222174918511242.59512147084

G连接口略图

G连接口外形尺寸表

简略型号PN(bar)DNLWRAd1iLL1BHh1h2h3SW1SW2S
KHB3K-G1/85000406G1/8106940264513.5338092235
KHB3K-G1/45000606G1/4146940264513.5338092235
KHB3K-G3/85001010G3/81472423249163610092736
KHB3K-G1/25001312G1/21683483549174010093040
KHB3K-G1/24001615G1/21683483861194511093242
KHB3K-G3/43152020G3/41895604870255511124149
KHB3K-G13152525G12111365577928.56411125056.5
KHB3K-G 11/43153232G 11/422110847510137.58412146062.5
KHB3K-G 11/23154038G 11/224130918511242.59512147061
KHB3K-G23155048G22614010010513152.511212148062.5

NPT连接口略图

NPT连接口外形尺寸表

简略型号PN(bar)DNLWRAd1iLL1BHh1h2h3SW1SW2S
KHB3K-NPT1/85000406NPT1/8106940264513.5338092235
KHB3K-NPT1/45000606NPT1/4146940264513.5338092235
KHB3K-NPT3/85001010NPT3/81472423249163610092736
KHB3K-NPT1/25001312NPT1/21683483549174010093040
KHB3K-NPT1/24001615NPT1/21683483861194511093242
KHB3K-NPT3/43152020NPT3/41895604870255511124149
KHB3K-NPT13152525NPT12111365577928.56411125056.5
KHB3K-NPT 11/43153232NPT 11/422110847510137.58412146062.5
KHB3K-NPT 11/23154038NPT 11/224130918511242.59512147061
KHB3K-NPT23155048NPT22614010010513152.511212148062.5

LR连接口略图

LR连接口外形尺寸表

简略型号PN(bar)DNLWRAd1iLL1BHh1h2h3SW1SW2S
KHB3K-06LR500040406M12×1.5106740264513.5338092233.5
KHB3K-08LR500060608M14×1.5106740264513.5338092233.5
KHB3K-10LR500080810M16×1.51174423249163610092737
KHB3K-12LR500101012M18×1.51174423249163610092737
KHB3K-15LR500131215M22×1.51282483553174010093040
KHB3K-15LR500121215M22×1.51282483861194511093240
KHB3K-18LR500131218M26×1.51282483553174010093042
KHB3K-18LR400161518M26×1.51282483861194511093242
KHB3K-22LR315201922M30×214101604870255511124152
KHB3K-28LR315252428M36×21410865577928.56411125054
KHB3K-35LR315323035M45×216141847510137.58412146066
KHB3K-42LR315403642M52×216162918511242.59512147078

SR连接口略图

SR连接口外形尺寸表

简略型号PN(bar)DNLWRAd1iLL1BHh1h2h3SW1SW2S
KHB3K-08SR500040508M16×1.5127340264513.5338092237
KHB3K-10SR500060610M18×1.5127340264513.5338092237
KHB3K-12SR500080812M20×1.51276423249163610092738
KHB3K-14SR500101014M22×1.51480423249163610092740
KHB3K-16SR500131216M24×1.51486483553174010093044
KHB3K-16SR500121216M24×1.51486483861194511093243.5
KHB3K-20SR500131220M30×21690483553174010093044
KHB3K-20SR400161520M30×21690483861194511093245.5
KHB3K-25SR315202025M36×218109604870255511124156
KHB3K-30SR315252530M42×22012065577928.56411125060
KHB3K-38SR315323038M52×222153847510137.58412146072
